Betongväggsformning: typer, design, kostnad och bästa praxis för entreprenörer

En 3 meter hög betongvägg med ensidig gjutning är ett av det snabbaste sättet att spränga ett projektschema om formsystemet är underspecificerat. Förmen måste stå emot sidotryck av färsk betong, hålla väggytan ren och lodrät och sedan skalla snabbt för nästa gjutning. Skillnaden mellan en jämn cykel och en som har fastnat beror ofta på samma faktorer: panelstyvhet, bandavstånd och hur väl systemet hanterar återanvändning. Denna guide går igenom betongväggsformning från de praktiska vinklarna och där stålsystemet har kanten.

Vad betongväggsformning måste göra

Betongväggsformning är en tillfällig form som håller våt betong på plats medan den härdar. För en vertikal vägg består av formpaneler, valsar (horisontella förstyvningar), band eller genomgående bultar och stag som överförs sidotryck till marken eller tidigare gjutning. Monteringen ska innehålla plastbetongen utan synlig avböjning och släppa den rent efter härdning.

De grundläggande prestationskriterierna kan sammanfattas:

• Betongtryckmotstånd i sidled — 2,4 m hissar kan utveckla tryck runt 60 kPa på formarna; system måste klassificeras för deras fyllnadshastighet, temperatur och inblandningseffekter.
• Knyt- och stagnätsgeometri — Avgör om väggytans utförande planhetsgränserna; Vanliga toleranser är 3 mm på 1 m för exponerad betong.
• Ytkvalitet — Panelmaterial, släppmedel och invändiga sömmar påverkar direkt bugghål och draghåls utseende.

Viktiga designfaktorer: Belastning, yta och återanvändning

Att designa väggform är mer än att plocka tyngre paneler. Betongblandningen och gjutningslogistiken styr bindningsmönster och paneltjocklek. Ett vanligt misstag är att ignorera minskningen av sidotrycket vid användning av vattenreducerare med hög räckvidd eller långsammare fyllningshastigheter. Förmkonstruktören behöver gjuthastighet, betongtemperatur och svacka för att beräkna maximalt tryck. Den siffran anger valsavstånd och bindningskapacitet.

Användbara referensintervall för preliminär hyvel:

• Slipsavstånd — horisontellt avstånd allmänt 600–900 mm; vertikalt avstånd beror på valsens styvhet och tryck.
• Nedböjningsgräns — L/360 är typiskt för exponerade väggar; för arkitektonisk betong kan L/500 krävas.
• Minsta paneltjocklek — stålplåt 3–6 mm beroende på stödavstånd; 18 mm plywood är vanligt i kompositsystem.

Stålformning kontra trä och aluminium

Att välja ett väggformningsmaterial innebär att man växlar första kostnaden mot cykler, vikt och efterbehandling. Plywood har låg initial kostnad men tappar snabbt formen i väder; aluminium är lätt men deformeras under högt tryck om det inte förstyvas kraftigt; stål har högre handtagsvikt men håller toleransen för hundratals hällningar. Tabellen nedan sammanfattar typiska platsförhållanden.

For repetitiva vägghällar , stålpaneler överstiger snabbt trä på kostnad per användning. För enstaka isolerade väggar kan den lägre mobiliseringen av plywood vara vettigt. Det kritiska beslutet är inte "vilket är bäst" utan "hur många gånger kommer panelen att återanvändas innan jobbet ändras."

Praktiska installations- och hälltips

Även en välkonstruerad formsättning misslyckas när fältprocedurer ignorerar layouten. Här är installationsdetaljerna som skiljer en bra vägghäll från en läckande, felinriktad:

1. Rengör och olja in panelerna före montering — stödde av betonggrester förhindrar ytdefekter och påskyndar borttagningen.
2. Använd rätt bandavstånd — Bredda band för att spara material orsakar utbuktande väggar.
3. Dra åt kilar och bultar jämnt — skiljer sig med ett helt varv mellan bandet kan skapa en synlig utbuktning.
4. Spänn väggen i båda axlarna — laterala vibrationer från en pumpledning kan leda paneler även om betongtrycket är statiskt.
5. Placera betong i kontrollerade hissar — en 3 m vägg som hälls för snabbt skapar topptryck vid basen, inte på toppen.

För väggar som är högre än standardpanelhöjden, knyts in i ett klätter- eller kranlyft system. En bra arbetsplattform minskar också risken för gjutbesättningen och formsättningens stag stöds ofta av ett ställningssystem som matchar panelmodulen.

Ringlock ställningssystem för tung industri och broprojekt Detta modulära ringlåssystem använder en hammardriven koppling och Q345B-stål, vilket ger snabbare installation och långvarig korrosionsbeständighet. Dess lastkapacitet passar komplex infrastruktur och storskalig konstruktion där tillförlitligt stöd är avgörande. Visa produkt →

Livscykelkostnad: Varför stål vinner på repetitiva väggar

Pris per kvadratmeter formsättning är ett dåligt mått om det inte inkluderar återanvändning. En vanlig stålväggform kan cyklas 300 gånger eller mer med regelbundet underhåll, medan en bra plywoodskiva ofta görs efter 30 användningar. Om ditt kontrakt har 20 identiska våningar sprider stålsystemet sin högre första kostnad över tusentals kvadratmeter. Diagrammet nedan illustrerar hur inkrementella kostnader minskar med cykler.

För en typisk lägenhetstorn med 12 golvväggar kan stålformpaketet kosta 30–50 % mer i förväg än ett träsystem, men efter 15 användningar är den ackumulerade kostnaden lägre. Utöver 30 användningar betalar stålsystemet sig generellt och genererar besparingar för resten av projektet. Det är därför väggformning generella specificeras som stål i flervåningsbostäder, sjukhus och hotellprojekt där vägglayouten upprepas.

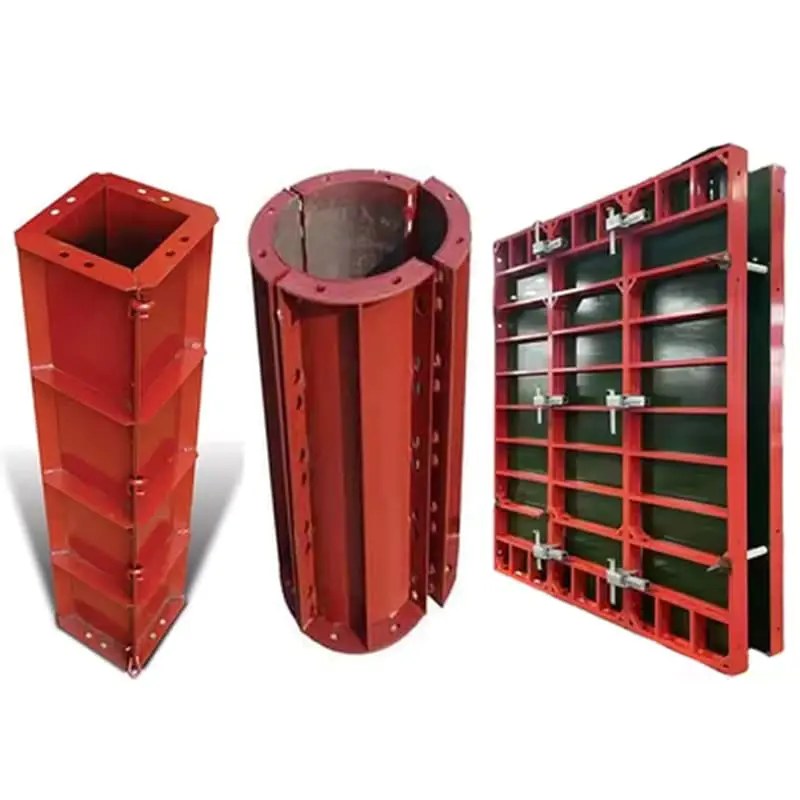

Stål väggformsystem för repetitiv flervåningskonstruktion En standardiserad modulär stålform utformad för betongväggar, med läckagesäkra fogar för jämna ytbehandlingar. Dess återanvändning under många cykler sänker kostnaden per användning, vilket gör den till ett smart val för torn och projekt med upprepade vägglayouter. Visa produkt →

Anpassade lösningar för komplex vägggeometri

Alla väggar är inte platt. Seismiska fogar, böjda källarväggar, avsmalnande stödmurar och väggar med ingjutet stål kräver formsättning som följer en icke-standardiserad profil. I dessa fall genererar en modulär standardpanelsats för många fyllmedel och en full betongyta. En tillverkare med egen stålskärning och svetsning kan bygga en engångspanel från en CAD-layout, korrigera plåttjockleken för tryck och lägga till lyftöglor till den faktiska balanspunkten.

För höga hällar där väggen är kontinuerlig i höjd, sparar klättringsformning krantid eftersom den klättrar på skenor som gjuts in i den tidigare hissen. Detta är vanligt på bropelare, hisskärnor och höghusväggar. Klättersystem kräver samma uppmärksamhet för ankare och hydraulisk synkronisering som standardväggformer, men de minskar krancyklerna med hälften.

Hydraulisk självklättrande form för höga vertikala strukturer Detta klättersystem integrerar en säkerhetsplattform på flera nivåer och en hydraulisk mekanism för att röra sig utan kranstöd. Den passar höga kärnor, brotorn och lagringstankar, förbättrar cykelhastigheten samtidigt som kranberoendet och risker på hög höjd minskar. Visa produkt →

Samarbeta med en specialistformstillverkare

Att välja en tillverkare är lika viktigt som att välja formen. Du behöver en partner som kan läsa konstruktionsritningarna, föreslå en panellayout som minimera bindningar och leverera en produkt som matchar din krankapacitet. Om din webbplats ligger utanför tillverkarens land, bekräftar också att gränssnittsdetaljerna, kilstorlekarna och knythårdvaran är standard så att ersättningar kan köpas senare.

Hyson har byggt anpassade stålformar för väg-, bro- och byggprojekt i mer än 15 år. Dess 15 000 m² verkstad hanterar laserskärning, bockning och certifierad svetsning under ett tak. Bland kunderna finns stora EPC-entreprenörer som behöver formsättning och stålformsystem stöds av helcykelstöd. För en väggformningslayout som passar ditt hällschema, kontakta Hysons ingenjörsteam med dina ritningar och betongblandningsdata.
