Ringlås Ställningsdelar: Komponentspecifikationer, toleranser och köpguide

Tre containrar med ringlåsställningar anlände på en måndag. På onsdagen hade personalen avvisat två av dem - inte för att stålet var tunt eller att galvaniseringen var fläckig, utan för att redovisningsbladen inte fick plats i rosetterna på de standarder som redan stod på plats. På pappret var det "samma system". I handen var det skrot.

Det är den dagliga verkligheten för att köpa ringlås ställningsdelar. Systemet ser universellt ut, men geometrin är proprietär: rosettavstånd, spårbredd, bladprofil och kiltjocklek skiljer sig mellan tillverkare och delar från två olika leveranskedjor låser sällan ihop . Kompatibilitet kommer före pris och före ledtid. Vad som följer är en del för del titt på vad varje komponent gör, vilken dimension som avgör om den passar och vad som ska kontrolleras innan en inköpsorder signeras.

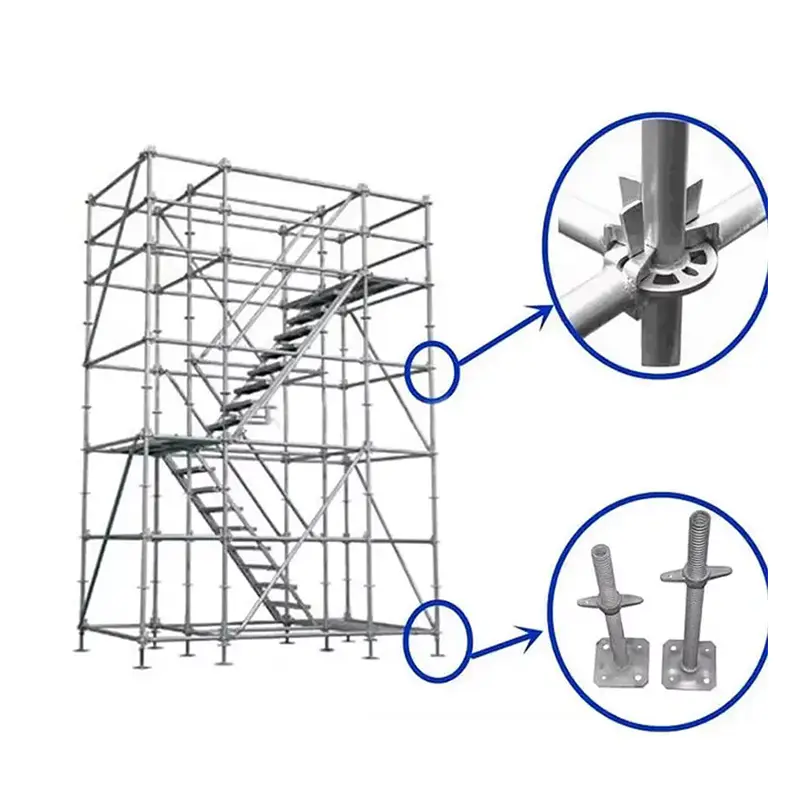

Ringlås Ställningsdelar i en överblick

En ringlåsram består av sju funktionsgrupper. Leverantörer säljer dem separat, och alla måste komma från samma geometrifamilj.

Tillsammans med slipsar, stegar och tåbrädor utgör dessa grupper hela materialförteckningen – förutsatt att varje rad beställs mot en tillverkares rosettmönster.

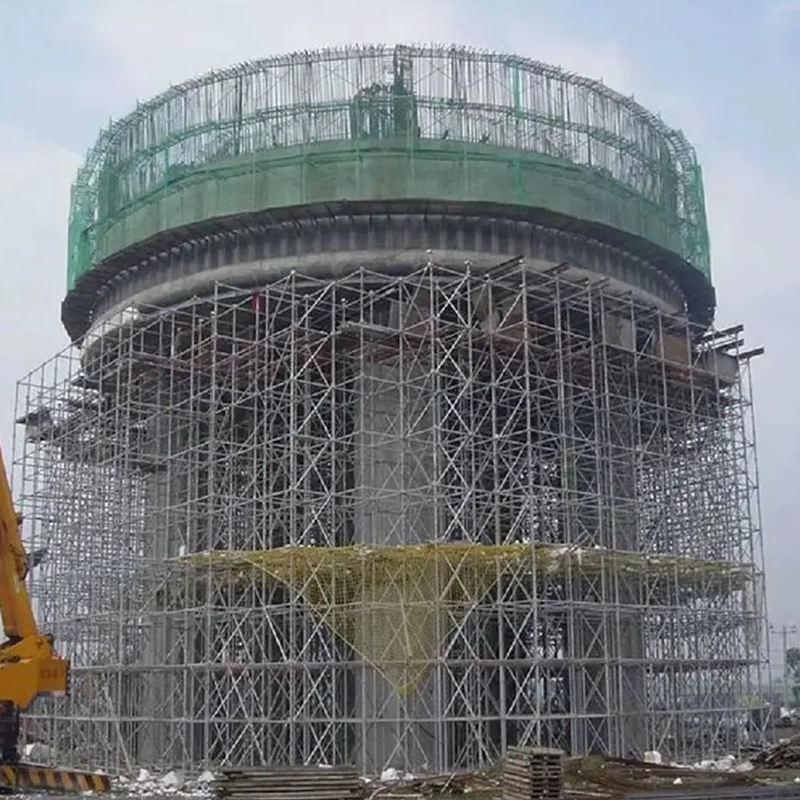

Varmförzinkad ringlåsställning för tung infrastruktur Modulärt ringlåssystem med killåsning i rosettstil, Q345B stål, varmförzinkad finish och 8-vägsanslutningar för bro och industristöd. Visa produkt →

Vertikala standarder: Rosettavstånd ställer in hela rutnätet

Den vertikala standarden är den bärande delen. Den vanliga ringlåsstorleken är 48,3 mm ytterdiameter med 3,2 mm vägg i Q355B stål, med tapp i ena änden för skarvning och rosetter svetsade med fasta intervall. Kraftiga stödversioner går upp till 60,3 mm rör.

På de flesta system är rosettstigningen 500 mm, och standardlängder sträcker sig från 0,5 m till 3,0 m i steg om 500 mm. Det enda numret anger längden på varje bok, storleken på varje stag, avståndet mellan varje planka och höjden på varje lyft. Ändra modulen och hela katalogen ändras med den.

Vad ska man mäta när första pallen landar

• Rosettstigning mätt mellan svetscentrum, inte från röränden.
• Spårbredd och bladtjocklek tillsammans — ett 10 mm spår med ett 9,5 mm blad är en lös anslutning.
• Rördiameter och väggtjocklek med ett bromsok; 48,0 mm rör säljs som 48,3 mm oftare än någon erkänner.
• Tapplängd och stifthålsposition, eftersom en kort tapp förvandlar en skarv till en dekorativ fog.

Ledbok, kilar och rosetter: Anslutningen bär lasten

En ringlåsbok är inte bultad. Dess smidda blad faller ner i en slits i rosetten och en kilstift trycks ner för att låsa den: ett hammarslag, inga lösa kopplingar. Rosetten bär normalt åtta luckor i 45 grader , så ledgers möts i rät vinkel och hängslen rinner av diagonalt från samma nod.

Standardutrymmets längder är 0,73, 1,09, 1,40, 1,57, 2,07, 2,57 och 3,07 m, och ett 2,07 m fack med en 2,0 m lyft är den vanligaste arbetskonfigurationen. Ringlås är bara en av de fyra huvudsakliga ställningssystemfamiljerna ; de andra delar den modulära idén, men endast ringlås standardiserar själva noden. Kilar är förbrukningsmaterial, så beställ 5–8 % reservdelar istället för att upptäcka bristen vid topplyften. När du inspekterar, titta på blad-till-rör-svetsen - gjutna blad spricker vid skuldran, smidda blad böjs först och kan upptäckas innan de misslyckas.

Diagonal hängslen: Den del som håller en buktorg

Två standarder och två redovisningar gör ett gångjärn. Bygeln är det som gör den till en triangulerad struktur. Fackstag är vanligtvis 48,3 x 2,5 mm rör med fasta eller vridbara huvuden dimensionerade efter fackets bredd och lyfthöjd tillsammans - en 2,07 x 2,0 m stag passar inte en 2,57 m buk.

Konstruktionsövningar är normalt full stag i bottenlyften, sedan stag stag i intervaller över varje yta, med plan stag i stagnivåer. Det exakta mönstret tillhör designerns ritning, men den del som går fel är oftast ordningen: reskontra räknas, hängslen glömd.

• Kontrollera att stödet matchar både buktlängden och lyfthöjden, inte bara bukten.
• Kontrollera huvudstiftets diameter mot rosettskåran; underdimensionerade stift vibrerar ut.
• Avvisa böjda rör — en 20 mm båge drar bukten ur lodet medan den låses.

Domkraftsbaser, U-huvuden och botten av lastbanan

En justerbar basdomkraft är en solid skruv, vanligtvis 38 mm i diameter och 600 mm lång, svetsad till en 150 x 150 x 8 mm platta med ungefär 300 mm användbar justering. Den justeringen är för att nivellera, inte för att förlänga ramen: kapaciteten minskar när skruven sträcker sig, så håll den exponerade gängan kort och bär plattan på en sula som sprider belastningen.

Samma logik gäller i toppen. U-huvuden med 150 x 150 mm plattor bär balkar och formsättning, medan gaffelhuvuden håller H20 timmerbalkar på plats. Båda faller in i toppen av en standard eller på en tapp, så huvudet måste matcha röret, inte bara lasten. Vid leverans, kontrollera plåtsvetsen, rulla skruven på en plan yta för rakhet och avvisa målade gängor - färg döljer sprickor och greppar muttern.

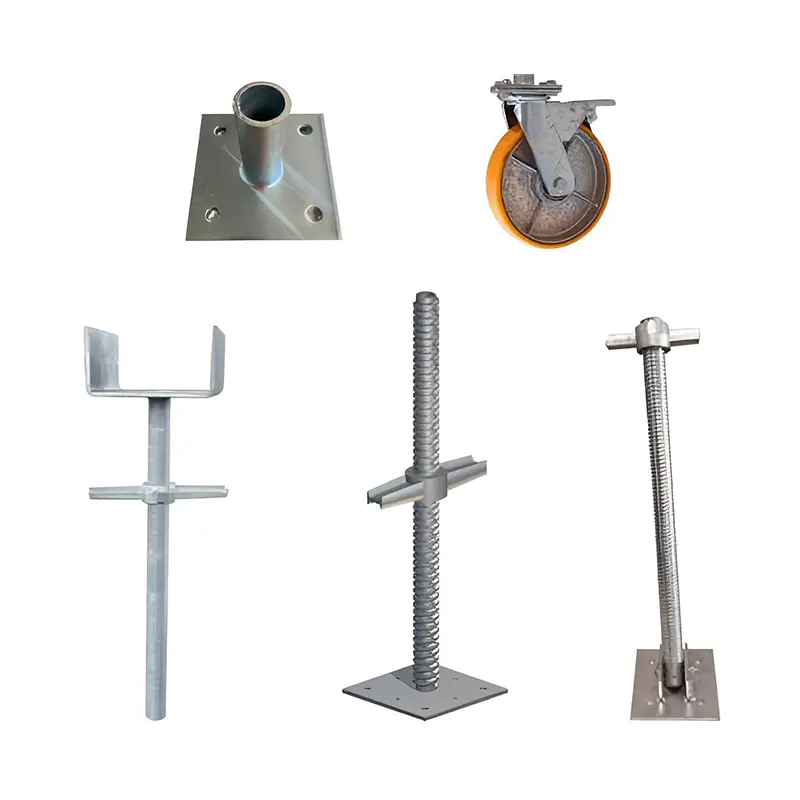

Justerbar basjack för ställningar och formsättningsstöd Gängad basdomkraft jämnar ut ojämn mark, justerar 50–300 mm, stödjer 50–100 kN och passar skivlås, formsättning och standardställningar. Visa produkt →

Plattformar, fotbrädor och de tillbehör som de flesta beställningar glömmer

Stålplankor är vanligtvis 320 mm breda med krokar som faller över redovisningen, och var och en väger 12–18 kg, vilket gör dem till ett manuellt hanteringsbeslut lika mycket som ett strukturellt. Tåbrädorna är 150 mm höga; skyddsräckesstolpar och dubbla kopplingar bildar kantskyddet. Sidofästen vidgar plattformen utan att lägga till standarder, och det är därifrån mycket av produktivitetsvinsten i ett ringlåssystem faktiskt kommer ifrån.

De delar som fördröjer överlämnandet är nästan aldrig huvudmedlemmarna. Det är de små: tappsprintar, säkerhetsklämmor, kragar, stegenheter, knytkopplingar och gaffelhuvuden. Bygg materialförteckningen artikel för artikel, en rad per komponent, och bristen försvinner.

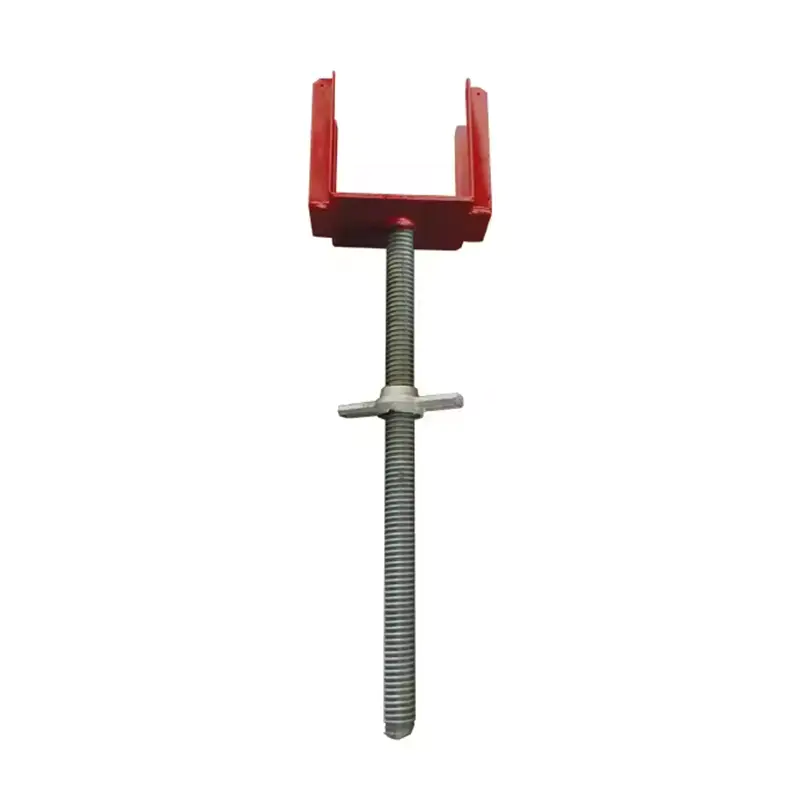

Gaffelhuvudstöd för formlister och balkar Gaffelhuvud stöder formlister och balkar med ±0,5 mm gängad justering, Q235/Q345 stål, och varmförzinkad finish för storskalig formsättning. Visa produkt →

Stålkvalitet, galvanisering och toleranser: Vad ska man kontrollera vid leverans

Två beställningar kan se identiska ut på en laddningslista och bete sig väldigt olika efter två år utomhus. Grad, väggtjocklek och finish förklarar nästan hela skillnaden.

Standarder ger referenspunkterna: EN 12810 och EN 12811 för systemställningar, BS 1139-5 på den brittiska marknaden, med arbetsplattformar som vanligtvis är konstruerade för belastningsklass 3 (200 kg/m²) eller klass 4 (300 kg/m²). Hyson uppger att dess tillverkning av ställningar följer ISO 9001, BS 1139 och EN 74 , med svetsning till AWS- och EN-procedurer. Kontrollera sedan tre fysiska saker: väggtjocklek vid röränden, rakhet över hela längden och svetsstänk inuti röret som kommer att flisas av på plattformen nedanför.

Köpa ringlåsdelar: en kort checklista innan du beställer

1. Verifiera först rosettgeometrin – stigning, spårbredd och bladtjocklek – mot systemet som redan finns på plats.
2. Be om bruksintyg och en rapport om galvaniseringstjocklek, inte ett foto av en pall.
3. Bekräfta betyget del för del: standarder och reskontra i Q355B, plankor och tåbrädor ofta i Q235.
4. Kom överens om ett reservförhållande för kilar, stift och clips före frakt, inte efter första leveransen.
5. Kontrollera packning och lastning: buntar efter längd, en lastplan per container, vikt verifierad mot fakturan.

Om du hellre inte vill köra den checklistan mot en leverantör som du aldrig har granskat, skicka oss dina fackstorlekar, lyfthöjder och lastklass så återkommer vi med en dellista och en ritningskontroll.

Ringlås ställningsdelar är enkla föremål inuti ett oförlåtande system. Matcha geometrin, matcha betyg och finish, och räkna de små delarna i samma ordning - dessa tre saker avgör om en leverans ställs upp eller returneras.

Hyson tillverkar ringlock-ställningar och dess tillbehör i Nantong, Kina, tillsammans med stålform och tunga stålkonstruktioner, i en 15 000 m² stor anläggning med laserskärning, bockning och certifierad svetsning under ett tak. Delarna levereras varmförzinkade och inkommande beställningar kontrolleras mot kundens befintliga rosettmönster innan tillverkningen startar. Femton års erfarenhet och långvarig leverans till stora infrastrukturentreprenörer säger något om ritningsbyrån — men specifikationen på din ritning är fortfarande det som avgör beställningen.
